Y型過濾器

: 更新時間2023-01-28 17:31:08; 產品名稱; 型??????? 號SRYIW; 公稱通徑DN10~DN50、NPS?~NPS2; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

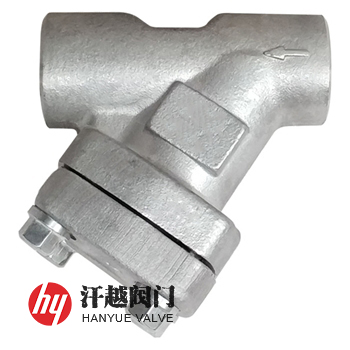

SRYIW鍛制Y型過濾器產品概述

SRYIW鍛制Y型過濾器是一種殼體和殼蓋等主要部件采用ASTM A105或ASTM A350 Gr. LF2 CL.1、A350 Gr. LF3 CL.1以及ASTM A182 Gr. F11 CL.2、A182 Gr. F22 CL.3、A182 Gr. F91、A182 Gr. F304、A182 Gr. F304L、A182 Gr. F316、A182 Gr. F316L、A182 Gr. F321、A182 Gr. F347等鍛件材料鍛造而成，適用于高壓或超高壓介質管道過濾，且接口端面型式為對焊連接Y型過濾器，其鍛件毛坯均按照模鍛成形工藝，使得它的形狀接近于我們所需的零件外形，具有較高的強度和質量以及良好的致密性，它的塑性、韌性和其他方面的力學性能也都比鑄件高，所以該過濾器特別適合安裝在高溫高壓場所及重要的機器設備之前和復雜的工況領域，用以除去其固體雜質。本產品設計制造參考SH/T 3411-2017石油化工泵用過濾器選用、檢驗及驗收規范，采用整體鍛造工藝避免了鑄鋼件殼體鑄造時存在的縮孔、夾渣和疏松等固有缺陷，以保證管線系統的安全。

SRYIW鍛制Y型過濾器部件材料

序號	部件名稱	材料名稱
1	殼體	A182 F304	A182 F304L	A182 F316	A182 F316L	A182 F321
2	殼蓋	A182 F304	A182 F304L	A182 F316	A182 F316L	A182 F321
3	過濾網	A240 304	A240 304L	A240 316	A240 316L	A240 304
4	墊片	聚四氟乙烯、柔性石墨纏繞、金屬纏繞墊(帶內外環)
5	螺栓	A193 B8	A193 B8	A193 B8M	A193 B8M	A193 B8
6	螺母	A194 8	A194 8	A194 8M	A194 8M	A194 8
7	排污堵頭	A182 F304	A182 F304L	A182 F316	A182 F316L	A182 F321

SRYIW鍛制Y型過濾器性能規范

公稱壓力PN(MPa)	1.6	2.5	4.0	6.3	10.0
殼體強度試驗壓力(MPa)	2.4	3.75	6.0	9.45	15.0
高壓液密封試驗壓力(MPa)	1.76	2.75	4.4	6.93	11.0
低壓氣密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
設計制造	SH/T 3411-2017石油化工泵用過濾器選用、檢驗及驗收規范
焊接端部	承插焊按JB/T 7746或ASME B16.11，對焊按GB/T 12224或ASME B16.25
檢驗驗收	SH/T 3411-2017石油化工泵用過濾器選用、檢驗及驗收規范
過濾精度	10目 ~ 500目

SRYIW鍛制Y型過濾器外形尺寸

公稱壓力 Class	公稱尺寸 NPS	公稱通徑 DN	流道孔徑mm	安裝尺寸mm		排污口 B
公稱壓力 Class	公稱尺寸 NPS	公稱通徑 DN	d	L	H	排污口 B
150 ~ 800 (PN10~PN100)	?	10	9	111	70	NPT ?
	?	15	13	111	70	NPT ?
	?	20	17.5	120	100	NPT ?
	1	25	23	140	110	NPT ?
	1 ?	32	30	140	120	NPT ?
	1 ?	40	35	170	120	NPT ?
	2	50	46	200	150	NPT ?
900 ~ 1500 (PN160~PN250)	?	10	9	111	70	NPT ?
	?	15	12	111	70	NPT ?
	?	20	15	120	100	NPT ?
	1	25	20	140	110	NPT ?
	1 ?	32	28	140	120	NPT ?
	1 ?	40	32	170	120	NPT ?
	2	50	40	200	150	NPT ?
表中未列出規格及參數，請咨詢汗越閥門技術部！

SRYIW鍛制Y型過濾器結構圖

SRYIW鍛制Y型過濾器

我廠鍛鋼Y型過濾器常用材質有ASTM F51、F53、F55以及F304、F304L、F316、F316L、F321、F347等，公稱壓力PN10-PN420，端部連接型式可采用法蘭、對焊、承插焊和螺紋等，本產品可根據客戶需要設有排放堵塞，可更換式過濾網，如有其他要求訂購時煩請說明。
