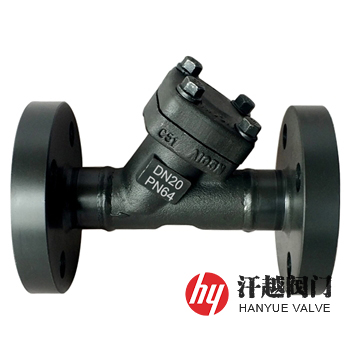

Y型過濾器

: 更新時間2023-01-29 11:11:06; 產品名稱; 型??????? 號SRYIW、SRYIF; 公稱通徑DN10~DN50、NPS?~NPS2; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

低溫Y型過濾器產品概述

低溫Y型過濾器是一種適用于介質溫度-196℃~-29℃工況，用以及時清除固體雜質，防止它在系統中積累而形成垢層堵塞設備和管道的超低溫過濾器。其對于使用在-100℃以下的環境，如采用奧氏體不銹鋼，器體、器蓋、濾網等零件在精加工前都進行過深冷處理，即浸在液氮中進行冷卻，當溫度穩定在-196℃時，保冷二至六小時后取出自然恢復至室溫。該管道過濾器的密封墊根據使用溫度可采用柔性石墨、聚四氟乙烯或唇形密封圈多重組合的型式，具有良好的抗低溫性能。本產品常用鑄件材料有ASTM A352 LCB、A352 LCC、A352 LC3、A351 CF8、A351 CF3、A351 CF8M、A351 CF3M、A351 CF8C等，鍛件有ASTM A350 Gr. LF2 CL.1、A350 Gr. LF3 CL.1以及A182 Gr. F304、A182 Gr. F304L、A182 Gr. F316、A182 Gr. F316L、A182 Gr. F347等，特別適合用在液化石油氣、液化天然氣、液氧和液氮等介質中。

低溫Y型過濾器部件材料

序號	部件名稱	材料名稱
1	殼體	A350 LF2 Class1	A350 LF3 Class1	A182 F304	A182 F316	A182 F316L
2	中部殼蓋	A350 LF2 Class1	A350 LF3 Class1	A182 F304	A182 F316	A182 F316L
3	濾筒	A240 304	A240 304	A240 304	A240 316	A240 316L
4	濾網	A240 304	A240 304	A240 304	A240 316	A240 316L
5	墊片	GRAPHITE	GRAPHITE	PTFE	PTFE	PTFE
6	螺栓	A193 B7	A193 B7	A193 B8	A193 B8M	A193 B8M
7	螺母	A194 2H	A194 2H	A194 8	A194 8M	A194 8M
8	排污絲堵	A182 F304	A182 F304	A182 F304	A182 F316	A182 F316L

低溫Y型過濾器性能規范

公稱壓力PN(Class)	150	300	600	900	1500
殼體強度試驗壓力(MPa)	3.0	7.5	16.5	22.5	39.0
高壓液密封試驗壓力(MPa)	2.2	5.5	12.1	16.5	28.6
低壓氣密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
設計制造	SH/T 3411-2017 石油化工泵用過濾器選用、檢驗及驗收規范
法蘭標準	JB/T 79、GB/T 9113、HG/T 20592、HG/T20615、SH/T 3406、ASME B16.5等
檢驗驗收	SH/T 3411-2017 石油化工泵用過濾器選用、檢驗及驗收規范
過濾精度	10目 ~ 500目

低溫Y型過濾器外形尺寸

公稱壓力 Class	公稱尺寸 NPS	公稱通徑 DN	流道孔徑mm	尺寸mm		排污口 B
公稱壓力 Class	公稱尺寸 NPS	公稱通徑 DN	d	L	H	排污口 B
150(PN20)	?	15	13	108	70	NPT ?
	?	20	17.5	117	100	NPT ?
	1	25	23	127	110	NPT ?
	1 ?	32	30	140	120	NPT ?
	1 ?	40	35	165	120	NPT ?
	2	50	46	203	150	NPT ?
300(PN50)	?	15	13	140	70	NPT ?
	?	20	17.5	152	100	NPT ?
	1	25	23	165	110	NPT ?
	1 ?	32	30	178	120	NPT ?
	1 ?	40	35	190	120	NPT ?
	2	50	46	216	150	NPT ?
600(PN110)	?	15	13	165	70	NPT ?
	?	20	17.5	190	100	NPT ?
	1	25	23	216	110	NPT ?
	1 ?	32	30	229	120	NPT ?
	1 ?	40	35	241	120	NPT ?
	2	50	46	292	150	NPT ?
表中為鍛造法蘭連接Y型過濾器結構尺寸，如需鑄造外形尺寸，請咨詢汗越閥門技術部！

低溫Y型過濾器結構圖

低溫Y型過濾器

本產品有鑄造和鍛造兩種，鑄件常用牌號有ASTM A352 LCB、A352 LCC、A352 LC3、A351 CF8、A351 CF3、A351 CF8M、A351 CF3M等，鍛件有ASTM A350 LF2 Class1、A350 LF3 Class1以及A182 F304、A182 F304L、A182 F316、A182 F316L等。
