防水錘排氣閥主要包括閥體，閥體的底部開有進水口，閥體的頂部安裝有閥蓋，閥蓋上開有排氣口，排氣口的下方設有浮球，浮球設置在閥體內，浮球的底部連接有導向桿，閥體內設有球座，導向桿連接在球座上，球座上連接有浮板，浮板連接在閥體的內壁上，浮板上開有一組排氣孔，球座的兩側均連接有緩沖板，緩沖板呈弧形狀態設置，緩沖板位于浮板的上方。這樣設置，使用時，氣體從水流中通過浮板進入到閥體時，由于浮板上開有排氣孔，氣體只能從排氣孔進入閥體內再排氣，這樣減少了氣體的排氣面積，降低了氣體的排氣速度，從而使閥體內外之間的壓差縮小，這樣當排氣閥突然啟動或關閉時，由于閥體內外壓差小，因此，閥體內產生的壓力小，對水流中的空氣產生的壓力作用下，對水流的流速造成的影響小，從而防止出現水錘現象，同時，在球座上設置緩沖板，由于緩沖板呈弧形狀態設置，這樣水流沖擊到閥門時通過緩沖板的分流緩沖作用減少了流速，防止水流沖擊對閥體造成的破壞，相互結合從而抑制了水流的流速，防止出現水錘現象，防止排氣閥的損壞。
防水錘排氣閥結構合理，使用方便，采用浮板的設置方式能夠縮小閥體內外的壓差，減少對水流中空氣的壓力作用，減緩水流的流速，采用緩沖板的設置方式能夠減緩水流的流速，相互結合從而達到減緩水流流速的目的，防止水流流速過快對排氣閥造成的破壞，防止出現水錘現象，能夠解決目前排氣閥容易出現水錘現象的問題，使排氣閥不易損壞，使用效果好。
序號 | 部件名稱 | 材料名稱 | |||||
1 | 閥 體 | QT450 | WCB | CF8 | CF3 | CF8M | CF3M |
2 | 閥 蓋 | QT450 | WCB | CF8 | CF3 | CF8M | CF3M |
3 | 浮 球 | 304 | 304 | 304 | 304L | 316 | 316L |
4 | 導 向 桿 | 304 | 304 | 304 | 304L | 316 | 316L |
5 | 浮 板 | 304 | 304 | 304 | 304L | 316 | 316L |
6 | 緩 沖 板 | 304 | 304 | 304 | 304L | 316 | 316L |
7 | 螺 栓 | 304 | 304 | 304 | 304 | 316 | 316 |
8 | 防 護 網 | 304 | 304 | 304 | 304L | 316 | 316L |
公稱壓力PN(MPa) | 0.25 | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
殼體強度試驗壓力(MPa) | 0.375 | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
高壓水密封試驗壓力(MPa) | 0.275 | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
低壓水密封試驗壓力(MPa) | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
法蘭標準 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等 | |||||
檢驗試驗 | GB/T 13927-2008、API 598-2016 | |||||
適用介質 | 清水、原水或物理化學性質類似于水的其他液體 | |||||
工作溫度 | 0℃ ~ 80℃ | |||||

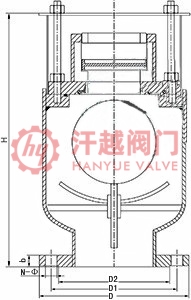

公稱壓力 PN | 公稱通徑 DN | 尺寸mm | |||||
H | D | D1 | D2 | b-f | N-Φ | ||
16 | 50 | 350 | 160 | 125 | 100 | 16-3 | 4-18 |
80 | 380 | 195 | 160 | 135 | 20-3 | 8-18 | |
100 | 400 | 215 | 180 | 155 | 20-3 | 8-18 | |
150 | 480 | 280 | 240 | 210 | 24-3 | 8-23 | |
200 | 550 | 335 | 295 | 265 | 26-3 | 12-23 | |
250 | 630 | 405 | 355 | 320 | 30-3 | 12-25 | |
300 | 700 | 460 | 410 | 375 | 30-4 | 12-25 | |
350 | 750 | 520 | 470 | 435 | 34-4 | 16-25 | |
表中只列出了部分JB/T 79-2015標準PN16法蘭連接外形尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
如果你需訂購我廠排氣閥產品，咨詢時煩請告知公稱通徑、公稱壓力、法蘭標準和法蘭密封面形式、閥體及內件材料等，本產品閥蓋的上方安裝有外蓋，外蓋通過螺栓安裝在閥體上，這樣對外蓋起到保護作用，如需了解詳情。
