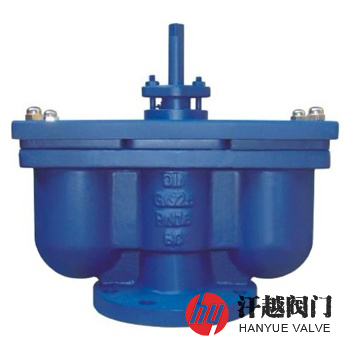

QB2雙口排氣閥是一種由閥體、閥蓋、閥桿及浮球等組成的雙口浮球式進排氣閥，其當需要排除供水管線內的氣體時，應逆時針方向旋轉閥桿，閥瓣上升，使管內的空氣在水的壓強作用下進入閥腔內，并從排氣口排出，隨之，管道內的水充滿體腔，使浮球在水浮力作用下向上浮起將排氣口堵塞，達到自行密封。本產品在正常工作中始終是開著的，只有在需要檢修或清掃閥腔時，才會順時針轉動閥桿將閥門關閉。
QB2雙口排氣閥是管線系統中必不可少的輔助元件，廣泛安裝于管路上的頂端、彎頭或有閉氣的地方，用來排除管內的氣體以疏通管道，使管線系統正常運轉。如不裝此閥，管道容易出現氣阻，影響通水流量。此外，當管網系統運轉時突然出現停電、停泵情況，或其他原因引起管內產生負壓時會引起管道振動或破裂，該閥能迅速把空氣吸入管內，保護管道安全。本產品特別適合大流量排氣，但不適用小流量排氣。
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | QT450 | WCB | CF8 | CF8M | CF3M |
2 | 閥 蓋 | QT450 | WCB | CF8 | CF8M | CF3M |
3 | 填料壓蓋 | QT450 | WCB | CF8 | CF8M | CF3M |
4 | 浮 球 | 304 | 304 | 304 | 316 | 316L |
5 | 密 封 圈 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
6 | 閥 桿 | 2Cr13 | 2Cr13 | 304 | 316 | 316L |
7 | 閥 瓣 | 304 | 304 | 304 | 316 | 316L |
8 | 螺 柱 | 304 | 304 | 304 | 316 | 316 |
9 | 螺 母 | 304 | 304 | 304 | 316 | 316 |
公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
殼體強度試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
高壓水密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
低壓水密封試驗壓力(MPa) | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
法蘭標準 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等 | ||||
檢驗試驗 | GB/T 13927-2008、API 598-2016 | ||||
適用介質 | 清水、原水或物理化學性質類似于水的其他液體 | ||||
工作溫度 | 0℃ ~ 80℃ | ||||
公稱壓力 PN | 公稱通徑 DN | 尺寸mm | ||||||
L | H | D | D1 | D2 | b-f | Z-?d | ||
16 | 50 | 325 | 315 | 160 | 125 | 100 | 16-3 | 4-18 |
80 | 325 | 315 | 195 | 160 | 135 | 20-3 | 8-18 | |
100 | 360 | 315 | 215 | 180 | 155 | 20-3 | 8-18 | |
125 | 475 | 315 | 245 | 210 | 185 | 22-3 | 8-18 | |
150 | 475 | 380 | 280 | 240 | 210 | 24-3 | 8-23 | |
200 | 580 | 420 | 335 | 295 | 265 | 26-3 | 12-23 | |
表中只列出了部分JB/T 79-2015標準PN16法蘭連接外形尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！ | ||||||||
排氣閥選型設計中應注意以下問題：排氣閥位置的選擇比口徑選擇更為重要；對于長距離輸水管線，較理想的排氣方法是在較短的距離內安裝數量較多、口徑較小的排氣閥；當最高點兩側有不同坡度時，按條件苛刻的坡度確定排氣閥的尺寸；排氣閥下面應安裝一個同一口徑的閥門，一般為閘閥；排氣閥口徑與管線直徑之比一般為1：8 ~ 1：12。
