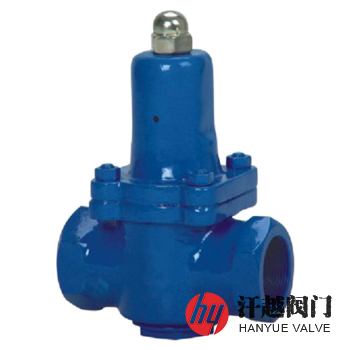

Y110X減壓穩壓閥是一種由閥體、閥蓋、彈簧罩、主閥彈簧、活塞、O型圈、密封墊、調節彈簧和膜片等組成的內螺紋連接常開型彈簧膜片式壓力調節閥，其閥后出口壓力通過壓力反饋機構傳到橡膠膜片下的閥芯上，使閥瓣和截流口保持相應位置，當達到調定值時，截流口關閉實現減靜壓，當閥后壓力低于調定值時，由彈簧的壓力向下壓閥芯，又打開了截流口進行增壓，保證閥后壓力不超過調定值。由于進口壓力作用面與出口壓力作用面為1:10，閥后0.1MPa的力可以平衡閥前1.0MPa的力，故具有穩壓作用。
本產品閥體進出口兩端為螺紋接口，適用于與管道或管道配件、附件直徑小于等于DN50直接連接，大于DN50的建議選用YB410X或YB416X法蘭連接活塞型減壓穩壓閥。
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | QT450 | WCB | CF8 | CF8M | CF3M |
2 | 閥 蓋 | QT450 | WCB | CF8 | CF8M | CF3M |
3 | 彈 簧 罩 | QT450 | WCB | CF8 | CF8M | CF3M |
4 | 閥 桿 | 2Cr13 | 2Cr13 | 304 | 316 | 316L |
5 | 活 塞 | 2Cr13 | 2Cr13 | 304 | 316 | 316L |
6 | 缸 套 | 2Cr13 | 2Cr13 | 304 | 316 | 316L |
7 | 密 封 墊 | NBR | NBR | NBR | NBR | NBR |
8 | 調節彈簧 | 60Si2Mn | 60Si2Mn | 304 | 316 | 316L |
9 | 膜 片 | NBR | NBR | NBR | NBR | NBR |
公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
殼體試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
進口壓力(MPa) | — | — | ＜1.2 | ＜1.6 | — |
出口壓力(MPa) | — | — | 0.1 ~ 1.0 | 0.15 ~ 1.2 | — |
出口壓力調節范圍(MPa) | — | — | 0.1 ~ 1.0 | 0.20 ~ 1.6 | — |
設計制造 | GB/T 12244-2006 減壓閥 一般要求 | ||||
螺紋標準 | GB/T 7306.1、GB/T 7306.2、GB/T 7307、GB/T 12716、ASME B1.20.1等 | ||||
性能試驗 | GB/T 12245-2006 減壓閥 性能試驗方法 | ||||
公稱壓力 PN | 公稱通徑 DN | 公稱尺寸 NPS | 尺寸mm | |||
L | H1 | H2 | G | |||
10 ~ 25 (Class150) 20 | 15 | ? | 100 | 135 | 41 | ?" |
20 | ? | 100 | 135 | 41 | ?" | |
25 | 1 | 120 | 152 | 45 | 1" | |
32 | 1 ? | 150 | 180 | 53 | 1 ?" | |
40 | 1 ? | 150 | 196 | 56 | 1 ?" | |
50 | 2 | 180 | 201 | 58 | 2" | |
如果你需訂購我廠蒸汽減壓閥產品，咨詢時煩請說明公稱壓力、公稱尺寸、最高進口壓力、最低進口壓力、出口壓力范圍、工作介質和工作溫度及流量等，如有其它特殊要求，也應在訂貨合同中說明。
