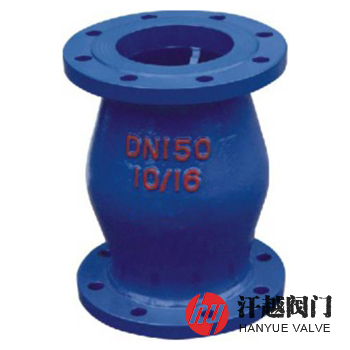

HQ44X無磨損球形止回閥是一種采用橡膠包覆球為閥瓣，在介質的作用下，膠球在導向罩內作短行程滾動，以實現閥門的開啟和關閉，達到消除管路中水柱沖擊目的的微阻球形止回閥，其當水泵啟動時，在流水推力的作用下，膠球離開閥座向前移動，移動一定距離后球罩擋住滾球，閥門開啟，泵運行時，膠球呈自由懸浮和自由轉動狀態，起到了耐磨損作用，而且運行時水的流線平滑，形成的阻力較小，水泵停止或停水后管道內的回流壓力推動膠球向后移動，并且自動壓緊閥座，達到密封，閥門關閉。該閥維護工作量小，使用壽命長，密封性能良好，由于沒有軸和軸套等轉動件，所以不存在軸和軸套的磨損，膠球呈自由懸浮和自由轉動狀態，磨損也是均勻的，加之膠球的直徑是球座通徑的1.3倍，即使膠球磨損了一層，仍有較好的密封性能，起到了耐磨損作用。本產品阻力系數小，節能，運行時水的流線平滑，而且受水流速度影響較小，水流阻力系數穩定且較小，消聲和減振效果好，有良好的緩閉和減小水錘作用，膠球比重接近水的比重，呈自由懸浮狀態，因此水平或垂直安裝均可。
序號 | 部件名稱 | 材料名稱 | |||||
1 | 閥 體 | HT200 | QT450-10 | WCB | CF8 | CF8M | CF3M |
2 | 閥 座 | Q235B | Q235B | Q235B | 304 | 316 | 316L |
3 | 膠 球 | Q235B+NBR | Q235B+NBR | Q235B+NBR | 304+NBR | 316+NBR | 316L+NBR |
4 | 密 封 圈 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
5 | 導 柱 | Q235B | Q235B | Q235B | 304 | 316 | 316L |
6 | 導 向 罩 | Q235B | Q235B | Q235B | 304 | 316 | 316L |
公稱壓力PN(MPa) | 0.25 | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
殼體試驗壓力(MPa) | 0.375 | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
高壓液密封試驗壓力(MPa) | 0.275 | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
低壓氣密封試驗壓力(MPa) | 0.275 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
法蘭標準 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等 | |||||
檢驗試驗 | JB/T 9092-1999、API 598-2016 | |||||
適用介質 | 水及弱腐蝕性流體 | |||||
工作溫度 | 0℃ ~ 80℃ | |||||
公稱壓力 PN | 公稱通徑 DN | 外形尺寸mm | ||||||
L | H | D | D1 | D2 | b-f | Z-?d | ||
10 | 50 | 203 | 180 | 165 | 125 | 102 | 18-3 | 4-18 |
65 | 216 | 210 | 185 | 145 | 122 | 18-3 | 4-18 | |
80 | 241 | 225 | 200 | 160 | 138 | 20-3 | 8-18 | |
100 | 292 | 245 | 220 | 180 | 158 | 20-3 | 8-18 | |
125 | 330 | 280 | 250 | 210 | 188 | 22-3 | 8-18 | |
150 | 356 | 320 | 285 | 240 | 212 | 22-3 | 8-22 | |
200 | 395 | 380 | 340 | 295 | 268 | 24-3 | 8-22 | |
250 | 455 | 450 | 395 | 350 | 320 | 26-3 | 12-22 | |
300 | 500 | 510 | 445 | 400 | 370 | 26-4 | 12-22 | |
表中只列出了部分JB/T 79-2015標準PN10法蘭連接外形尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！ | ||||||||
如果你需訂購我廠緩閉止回閥產品，咨詢時煩請說明公稱壓力、公稱通徑、閥體材質、內件材料，使用介質及法蘭標準等，本產品為單球系列無磨損球形止回閥。
