止回閥

: 更新時間2023-07-09 15:56:54; 產品名稱; 型??????? 號H44W、H44Y; 公稱通徑DN50~DN500; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

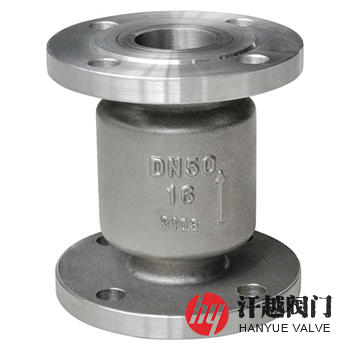

2520不銹鋼止回閥產品概述

2520不銹鋼止回閥是一種閥體、導向套、閥瓣和閥座等由具有優良的高溫力學性能及抗氧化性的310S或S31008及06Cr25Ni20奧氏體耐熱不銹鋼鑄制或鍛制而成，適用于高溫物料管路輸送系統中，用以阻止介質逆流的立式升降止回閥，其通常被安裝在豎直的管道中，通過閥軸的升降帶動閥瓣上下移動實現開啟或關閉的狀態。該閥閥體和金屬內件所使用的材質有很好的抗氧化性、耐腐蝕性，因為它的化學成分中鉻、鎳的質量分數很高，使得它擁有高溫蠕變強度，在高溫下能持續作業，因此，被廣泛應用在耐高溫場合(使用溫度可達1000℃)。本產品介質進出口通道方向與閥座相同，流動阻力較升降直通式止回閥小，而且閥芯為單閥瓣設計，它沿著中心定位作升降運動，由于行程較短，因此關閉速度較快，同時它還具有結構簡單，零部件少，重量輕，流道順暢，密封性能好等優點。

2520不銹鋼止回閥部件材料

序號	部件名稱	材料名稱
1	閥體	310S	S31008	SUS310S	06Cr25Ni20	0Cr25Ni20	2520
2	閥軸	310S	S31008	SUS310S	06Cr25Ni20	0Cr25Ni20	2520
3	導向套	310S	S31008	SUS310S	06Cr25Ni20	0Cr25Ni20	2520
4	閥瓣	310S	S31008	SUS310S	06Cr25Ni20	0Cr25Ni20	2520
5	閥座	310S	S31008	SUS310S	06Cr25Ni20	0Cr25Ni20	2520
6	密封面	Stellite6	Stellite6	Stellite6	Stellite6	Stellite6	Stellite6
7	墊片	Graphite	Graphite	Graphite	Graphite	Graphite	Graphite

2520不銹鋼止回閥技術規范

公稱壓力PN(MPa)	1.6	2.5	4.0	6.3	10.0	16.0
殼體試驗壓力(MPa)	2.4	3.75	6.0	9.45	15.0	24.0
液體高壓密封試驗壓力(MPa)	1.76	2.75	4.4	6.93	11.0	17.6
氣體低壓密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6	0.6
設計制造	GB/T 12235-2007、ASME B16.34-2013、API 6D-2014、BS 1868:1975
結構長度	GB/T 12221-2005、ASME B16.10-2017、BS 1873:1975
法蘭標準	JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、HG/T 20615-2009、ASME B16.5-2017
檢驗試驗	JB/T 9092-1999、API 598-2016、API 6D-2014、BS 6755-1:1986

2520不銹鋼止回閥外型尺寸

公稱壓力 PN	公稱尺寸 DN	外形尺寸mm		公稱壓力 PN	公稱尺寸 DN	外形尺寸mm
公稱壓力 PN	公稱尺寸 DN	H	D	公稱壓力 PN	公稱尺寸 DN	H	D
16	15	105	95	25	15	105	95
	20	105	105		20	105	105
	25	105	115		25	105	115
	32	145	135		32	145	135
	40	160	145		40	160	145
	50	160	160		50	160	160
	65	180	180		65	180	180
	80	200	195		80	200	195
	100	210	215		100	210	230
	125	275	245		125	275	270
	150	300	280		150	300	300
	200	380	335		200	380	360
表中未列出的其他公稱壓力和公稱通徑外形尺寸，請咨詢汗越閥門技術部！

2520不銹鋼止回閥結構圖

2520不銹鋼止回閥

如果你需訂購我廠不銹鋼止回閥產品，咨詢時煩請提供公稱通徑、公稱壓力、材料、介質溫度、法蘭標準和法蘭密封面形式等，使用本產品時，安裝位置、高度、進出口方向必須符合設計要求，注意介質流動的方向應與閥體所標箭頭方向一致，連接應牢固緊密。
