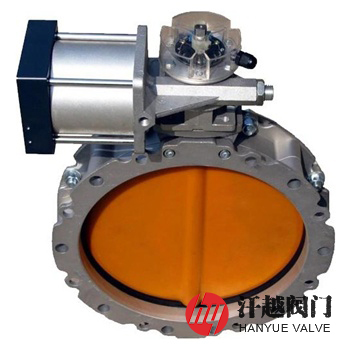

氣動粉塵蝶閥產品概述

氣動粉塵蝶閥是一種主要由本公司設計的側推式氣缸和鋁合金蝶閥組合而成，適用于料箱、料斗以及裝有粉狀或顆粒狀物料的筒倉作開關用的粉料蝶閥，其閥門本體由高壓鋁合金閥體、可變形耐磨橡膠圈、高分子耐磨復合材料蝶板等構成。由于該閥特殊結構及工程材料的運用，它始終是一個較經濟的選擇，因此本產品被廣泛應用于混凝土攪拌站水泥粉傳輸、鋼廠重力除塵等領域。

氣動粉塵蝶閥整體設計精巧，80%以上的零部件均采用鋁合金材料，重量輕。其采用本公司設計的一種特殊側推式氣缸，能對料倉、料斗的物料迅速切斷或開啟，氣缸采用Y型圈+O型圈組合式密封結構，大大增加了氣缸的使用壽命。該蝶閥閥體由兩個高壓印模壓鑄的半閥體組成，半閥體為鋁合金材料，閥圈設計為U形狀，增強了其變形密封能力，具有磨損自動補給功能，耐磨、高效、可達零泄漏。鋁合金旋轉蝶板與閥軸采用一體式壓鑄成型，安裝更加方便。具有一個頂部法蘭以及一個可拆卸管接，適用于連接一根柔性套管，方便連接出料。本產品通常安裝于料斗、料箱、筒倉、螺旋泵或其他類型的輸送機的下方，以及連接氣動輸送管道。

氣動粉塵蝶閥部件材料

序號	部件名稱	材料名稱
1	閥體	鋁合金	WCB	CF8	CF8M	CF3M
2	蝶板	耐磨復合材料	耐磨復合材料	304	316	316L
3	閥桿	45#	45#	304	316	316L
4	閥座	耐磨橡膠	耐磨橡膠	耐磨橡膠	耐磨橡膠	耐磨橡膠
5	密封圈	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM

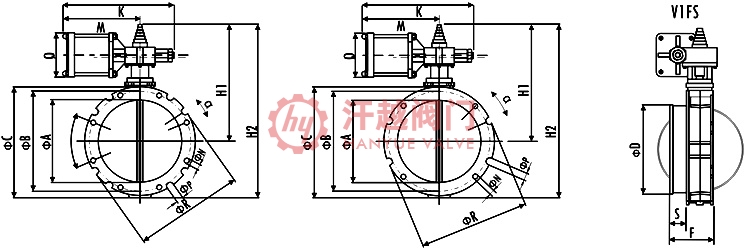

氣動粉塵蝶閥外型尺寸及結構圖

公稱通徑 DN	單法蘭連接外形尺寸mm
公稱通徑 DN	ΦA	ΦB	ΦC	ΦD	F	G	H1	H2	K	M	N	P	ΦR	α	S	Q
100	95	180	220	105	115	35	250	380	260	175	4×14	4×20	220	22°30	40	110
150	150	200	228	163	115	35	255	390	260	175	4×14	4×20	228	22°30	40	110
200	200	250	278	213	115	35	280	440	260	175	4×14	4×20	278	22°30	40	110
250	250	300	328	263	115	35	305	490	260	175	8×14	8×20	325	11°15	40	110
300	300	350	378	313	115	35	340	540	260	175	8×14	16×20	375	5°41	40	110
350	350	400	440	363	123	50	400	680	450	280	8×14	16×20	440	10°	40	130
400	400	470	530	413	123	50	445	740	450	280	8×14	16×20	530	4°30	40	130

單法蘭氣動粉塵蝶閥

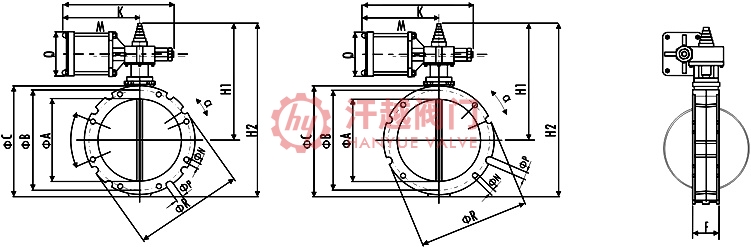

公稱通徑 DN	雙法蘭連接外形尺寸mm
公稱通徑 DN	ΦA	ΦB	ΦC	F	G	H1	H2	K	M	N	P	ΦR	α	Q
100	95	180	220	77	35	250	380	260	175	4×14	4×20	220	22°30	110
150	150	200	228	77	35	255	390	260	175	4×14	4×20	228	22°30	110
200	200	250	278	77	35	280	440	260	175	4×14	4×20	278	22°30	110
250	250	300	328	77	35	305	490	260	175	8×14	8×20	325	11°15	110
300	300	350	378	77	35	340	540	260	175	8×14	16×20	375	5°41	110
350	350	400	440	85	50	400	680	450	280	8×14	16×20	440	10°	130
400	400	470	530	85	50	445	740	450	280	8×14	16×20	530	4°30	130

雙法蘭氣動粉塵蝶閥

如果你需訂購我廠氣動粉塵蝶閥產品，咨詢時煩請說明公稱通徑，公稱壓力，閥體材質、蝶板材料、法蘭標準等，本產品有單法蘭和雙法蘭兩種，也可按用戶需求提供定制。
