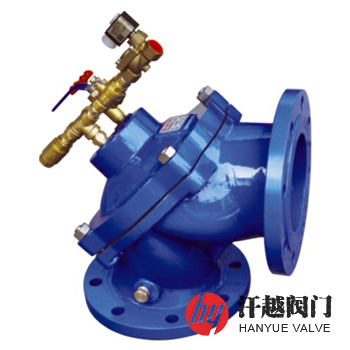

100S角式隔膜排泥閥由閥體、閥蓋、隔膜、彈簧、螺釘、三通換向閥和管接頭等組成，閥體的進口與出口中心線成90°，在閥體進口與出口的過流道中間有一個作密封副的凸臺。閥體上裝隔膜，隔膜用閥蓋壓住，隔膜與閥蓋之間形成驅動腔，驅動腔內裝有彈簧，通過螺釘將閥體、隔膜和閥蓋連接在一起。閥蓋上鉆有螺孔，管接頭分別通過螺孔連接與驅動腔連通。管接頭上裝有三通換向閥，換向閥一端與驅動腔連通，一端與大氣相通，還有一端與用作驅動的直壓力的流體(氣體或液體)連通。該閥一般裝在與水池底部相連通的管子上，當不需排泥時，三通換向閥中有壓力流體與驅動腔相通，在流體壓力和彈簧壓力下，隔膜與閥體上凸臺密封副接觸，切斷閥體進出口通路，此時三通換向閥與大氣相通的管子處于關閉狀態。當需要排泥時，調整三通換向閥開關，將有壓流體與驅動腔隔斷，而使驅動腔與大氣相通，此時閥體進口處的隔膜在池子內蓄水的壓力將大于大氣壓力，這樣隔膜在驅動腔和閥體進口處兩側壓力差作用下壓縮彈簧，隔膜迅速與閥體凸臺密封副分開，閥體進口與出口形成通道源源不斷地排走池子底部泥沙水混合物。當泥沙排除后，調整三通換向閥開關，將驅動腔與大氣隔斷，而驅動腔與有壓流體接通，此時驅動腔內壓力將大于閥體內泥沙水混合物的壓力，隔膜將迅速運動，直到與閥體上凸臺密封面貼緊隔斷閥體進出口通道，使排泥閥處于關閉狀態。
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | HT200 | QT450-10 | WCB | CF8 | CF8M |
2 | 閥 蓋 | HT200 | QT450-10 | WCB | CF8 | CF8M |
3 | 閥 瓣 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 |
4 | 彈 簧 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 |
5 | 隔 膜 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
6 | 螺 栓 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 |
7 | 螺 母 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 |
公稱壓力PN(MPa) | 0.25 | 0.6 | 1.0 | 1.6 | 2.0 |
殼體試驗壓力(MPa) | 0.375 | 0.9 | 1.5 | 2.4 | 3.0 |
高壓液密封試驗壓力(MPa) | 0.275 | 0.66 | 1.1 | 1.76 | 2.2 |
低壓氣密封試驗壓力(MPa) | 0.275 | 0.66 | 0.6 | 0.6 | 0.6 |
法蘭標準 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等 | ||||
檢驗試驗 | GB/T 13927-2008、API 598-2016 | ||||
適用介質 | 清水、原水、污水、泥水等 | ||||
工作溫度 | 0℃ ~ 80℃ | ||||
公稱壓力 PN | 公稱通徑 DN | 外形尺寸mm | |||||
H | D | D1 | D2 | b-f | Z-?d | ||
10 | 80 | 140 | 200 | 160 | 138 | 20-3 | 8-18 |
100 | 150 | 220 | 180 | 158 | 20-3 | 8-18 | |
150 | 185 | 285 | 240 | 212 | 22-3 | 8-22 | |
200 | 245 | 340 | 295 | 268 | 24-3 | 8-22 | |
250 | 340 | 395 | 350 | 320 | 26-3 | 12-22 | |
300 | 395 | 445 | 400 | 370 | 26-4 | 12-22 | |
如果你需訂購我廠排泥閥產品，咨詢時煩請說明公稱壓力、公稱通徑、閥體材料、法蘭執行標準及密封面形式等，本產品有100S常閉型和100M常開型兩種，訂貨時需注明，具體詳情請聯系我司銷售技術人員。
