籃式過濾器

: 更新時間2023-01-23 20:07:23; 產品名稱; 型??????? 號SRBIF、SRBI4; 公稱通徑DN25~DN800; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

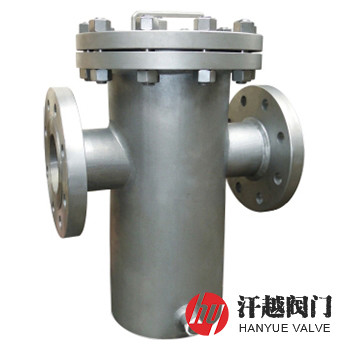

2205籃式過濾器產品概述

SRBIF雙相不銹鋼2205籃式過濾器是一種中部筒體、濾網座、進出液口接管、法蘭和法蘭蓋及過濾籃等主要部件采用2205材質的過濾器，該鋼種綜合了奧氏體型和鐵素體型不銹鋼二者的優點，具有良好的韌性、強度和焊接性，其屈服強度可達普通不銹鋼的兩倍，耐中性氯化物應力腐蝕性能遠超18-8型不銹鋼，并具有良好的抗點蝕和縫隙腐蝕能力，所以特別適用于介質中氯離子含量較高及含硫化物的工況，以過濾其中的固體雜質。

SRBIF雙相不銹鋼2205籃式過濾器左側為進液接管，右側為出液接管，中部筒體內放置有濾筒，各管端分別與一法蘭焊接。當介質由進液接管通過中筒進入過濾藍后，固體雜質顆粒被阻擋在濾網內，而潔凈的流體通過濾筒由過濾器出口排出，當需要清洗時，只要旋開筒體底部排放絲堵，排凈流體，然后拆卸頂部法蘭蓋，取出過濾籃，洗凈后重新裝入即可。本產品對照的國內牌號為022Cr22Ni5Mo3N，統一數字代號為S22253，美標ASTM A789M-05b標準使用S31803或S32205表示。

2205籃式過濾器部件材料

序號	部件名稱	材料名稱
1	筒體	2205	S31803	S32205	S22253	022Cr22Ni5Mo3N
2	接管	2205	S31803	S32205	S22253	022Cr22Ni5Mo3N
3	法蘭	2205	S31803	S32205	S22253	022Cr22Ni5Mo3N
4	法蘭蓋	2205	S31803	S32205	S22253	022Cr22Ni5Mo3N
5	密封墊片	PTFE	PTFE	PTFE	PTFE	PTFE
6	過濾籃	2205	S31803	S32205	S22253	022Cr22Ni5Mo3N
7	螺栓	304	304	304	304	304
8	螺母	304	304	304	304	304

2205籃式過濾器技術規范

公稱壓力PN(MPa)	1.6	2.5	4.0	2.0	5.0
殼體試驗壓力(MPa)	2.4	3.75	6.0	3.0	7.5
高壓液密封試驗壓力(MPa)	1.76	2.75	4.4	2.2	5.5
低壓氣密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
設計制造	SH/T 3411-1999石油化工泵用過濾器選用、檢驗及驗收
法蘭標準	JB/T 81~82、GB/T 9115~9119、HG/T 20592~20615、SH/T 3406、ASME B16.5等
檢驗驗收	SH/T 3411-1999石油化工泵用過濾器選用、檢驗及驗收
過濾精度	20μm ~ 16000μm

2205籃式過濾器外型尺寸

公稱壓力 PN(MPa)	公稱直徑 DN(mm)	尺寸(mm)					B (in)
公稱壓力 PN(MPa)	公稱直徑 DN(mm)	D1	L	H1	H2	H	B (in)
1.0 ~ 2.5 (Class150) 2.0	25	89	220	160	260	480	R ?
	32	89	220	165	270	495	R ?
	40	114	280	180	300	550	R ?
	50	114	280	180	300	550	R ?
	65	140	330	220	350	650	R ?
	80	168	340	260	400	740	R ?
	100	219	420	310	470	880	R ?
	150	273	500	430	620	1175	R ?
	200	325	560	530	780	1495	R ?
	250	426	660	640	930	1810	R ?
	300	478	750	840	1200	2310	R ?

2205籃式過濾器結構圖

2205籃式過濾器

如果你需訂購我廠管道過濾器產品，咨詢時煩請說明結構形式、法蘭執行標準、公稱直徑、公稱壓力、殼體材質、濾芯材料、工作介質及過濾精度，是否配對法蘭、螺栓螺母及墊片等，我公司可按客戶需求承接定制。
