水力控制閥中的先導式減壓閥有何用處？

水力控制閥雖然按照不同的使用功能有不同的分類，但其工作原理卻不盡相同。即以上、下游壓力差為動力，由導閥系統控制，使隔膜( 或者活塞) 液壓式差動操作，完全由水力自動調節，從而控制主閥閥芯開啟或者關閉或者處于某一調節狀態。下面我來給大家介紹水力控制閥中的先導式減壓閥：

先導式減壓閥可以將閥前的高壓流體降低至閥后的低壓流體，并維持閥后壓力的穩定，保證下游設備的安全運行。

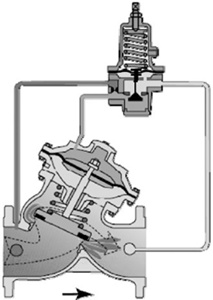

圖1 先導式減壓閥原理示意圖

如圖1 所示，其工作原理可以理解為:

1、當流體從入口流入主閥內腔后，經過閥芯與閥座所形成的環形間隙，造成流體壓力下降，然后從出口流出，實現“減壓”功能。

2、當出口壓力小于穩定值( 設定值) 時: 導閥膜片下腔的壓力降低，導閥閥桿下移，開度增大，進口壓力水從控制管進入導閥再到出口端，使主閥上腔壓力降低，主閥閥桿上移，主閥閥板的開度隨之增大，閥后壓力增高，重回設定值。反之，當出口壓力大于穩定值時，動作相反，同樣重回設定值。實現“穩壓”。
