活塞平衡式水力控制閥的水頭損失研究

奧地利安德里茨國家級水泵實驗基地，是業內水泵檢測的權威機構，具備了國內少有的大型水力學實驗平臺，最大秒流量可達10m³，可以承擔對大口徑水力控制閥進行水力學測試。我公司委托奧地利安德里茨公司先后從規格為DN300～DN1200的活塞平衡式水力控制閥，進行了水頭損失測試，無一例外地表現出卓越的水力特性，已經成為目前最為節能的水力控制閥。下例為DN400活塞平衡式水泵的水頭損失測試曲線。

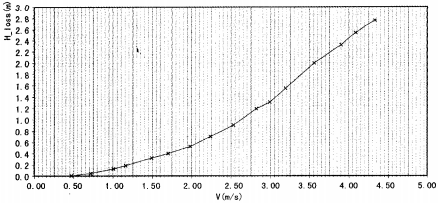

節能平衡活塞式水力控制閥DN400流速-水頭損失測試曲線

從奧地利安德里茨提供的實驗報告和曲線圖中，可以計算出在不同流速的情況下，活塞平衡式水力控制閥的水頭損失。如流速為1.5m/s時水頭損失為0.35， 流速為2.0m/s 時水頭損失為0.52 m，流速為2.5m/s時水頭損失為0.82m。

 因此，在保護水泵正常啟閉，高安全防護的前提下，活塞平衡式水力控制閥的低水頭損失特性，又使其稱為“節能活塞平衡式水力控閥”，使得節約電費成為可能。
