節能型微阻緩閉止回閥在爆管事件中的應用

爆管的原因錯綜復雜。管道老化，管網材質，管道中存在氣囊，因停電造成水泵驟停產生流量突變引起的水錘，市政施工引發地面不均勻沉降，施工質量差，自然災害等都是造成爆管的主要原因。

在城市龐大的管網中，其形狀基本可分為樹枝狀和環狀，只要在管網的合適位置安裝一個節能型微阻緩閉止回閥和相應的儀表，一旦發生爆管事件時，計算機檢測到異常參數，經過計算分析后，發出關閉相應閥門或報警的命令。

假設在樹枝狀管網中的每個支路上安裝一個節能型微阻緩閉止回閥，一流量儀和一個測壓點。不論每小時用水量千變萬化，只要根據流進的水量等于流出水量的原理，就能斷定哪條支路發生了爆管。

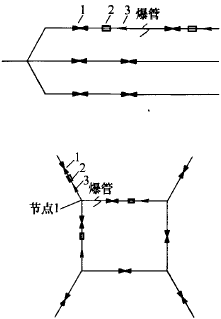

樹狀和環狀管網如圖2所示。例如在圖2中，當計算機檢測到流量儀Q1的流量遠大于Q2的流量，壓力計p1、p2顯示異常，再參照該地區用水量和時變參數，計算機經過運算后發出爆管指令，同時切斷1#閥門和2#閥門離合器直流電源，1#閥門和2#閥門自動關閉，爆管段迅速止水。

     同樣，假設在環狀管網中的每個節點的延伸處也安裝一個節能型微阻緩閉止回閥、一流量儀和一個測壓點。根據①在各個點上流入節點的流量應等于由此節點流出的流量。②在任何一個封閉回路內，由某一節點沿兩個方向至另一個節點的水頭損失應相等的原理，就能斷定哪段管道發生爆管。如節點1流入水量不等于流出水量，肯定是在流量儀范圍內爆管。再如，在環路內順時針水流方向管段和逆時針水流方向管段的水頭損失之和基本等于零，表明管道完好。反之，肯定在該回路有爆管事件發生。計算機發出信號，或關閉節能型微阻緩閉止回閥。
